Επίλεξε τοίχο με ελεύθερη ροή αέρα (όχι πίσω από έπιπλα/κουρτίνες).
Υπολόγισε ισχύ (ενδεικτικά 70–100 W/m²) με βάση μόνωση/χρήση.
Σε μπάνιο, βεβαιώσου για το κατάλληλο IP του μοντέλου.
Ύψη και αποστάσεις τοποθέτησης
Από δάπεδο: ≥ 10–12 cm (τυπικά) για εισαγωγή κρύου αέρα.
Μπροστά: ≥ 30–40 cm από εμπόδια (καναπέδες/κουρτίνες).
Πλάγια: ≥ 5–8 cm από πλευρικά εμπόδια/τοίχους.
Κάτω από παράθυρο: ιδανική θέση για αντιστάθμιση ψυχρού αέρα.
Πάντα ελέγχεις τις ελάχιστες αποστάσεις στο manual του συγκεκριμένου μοντέλου.
Συμβουλή: απόφυγε γωνίες που «παγιδεύουν» τη ροή. Προτίμησε συνεχόμενο επίπεδο τοίχου.
Τοποθέτηση σε μπάνιο, ζώνες και IP
Για υγρούς χώρους απαιτείται συμμόρφωση με ζώνες μπάνιου και δείκτη προστασίας IP του μοντέλου.
Ζώνη
Περιοχή
Σημειώσεις
Ζώνη 0
Εσωτερικό λουτρού/ντουζιέρας
Μόνο συσκευές κατάλληλες για εμβάπτιση (όχι θερμοπομποί).
Ζώνη 1
Πάνω από λουτρό/ντουζιέρα έως 2.25 m
Απαιτείται ειδικό IP — τυπικά αποφεύγεται για θερμοπομπούς.
Ζώνη 2
60 cm περιμετρικά της Ζώνης 1
Συνήθως IP≥X4 — έλεγξε το manual.
Εκτός ζωνών
Υπόλοιπος χώρος
Τήρηση αποστάσεων από νερό & σωστή ηλεκτρική προστασία.
Συμβουλή: Επίλεξε τοποθέτηση εκτός άμεσης εκτόξευσης νερού. Για μπάνιο προτίμησε μοντέλα με IP24+ και οπωσδήποτε RCD 30 mA.
Ηλεκτρικές συνδέσεις και ασφάλεια
Καλώδιο/πρίζα: διατομή σύμφωνα με ισχύ και κανονισμούς.
Προστασία: RCD/διακόπτης διαρροής 30 mA & κατάλληλη ασφάλεια (MCB).
Γείωση: υποχρεωτική. Απόφυγε κοινή γραμμή με άλλες ισχυρές συσκευές.
Ακολούθησε πάντα τα επίσημα εγχειρίδια STIEBEL ELTRON και τους τοπικούς κανονισμούς.
Εγκατάσταση βήμα-βήμα (με φωτογραφίες)
Σήμανση και διάτρηση
Αφαιρέστε την επιτοίχια βάση συγκράτησης από τη συσκευή. 2) Τοποθετήστε οριζόντια στο δάπεδο την κεντραρισμένη επιτοίχια βάση συγκράτησης. Σημειώστε τις οπές 1 και 2. Σηκώστε την επιτοίχια βάση συγκράτησης ώστε οι κάτω οπές στην επιτοίχια βάση συγκράτησης να επικαλύπτονται με τα ίσια σημάδια επάνω στον τοίχο συναρμολόγησης. Σημειώστε τις οπές 3 και 4 στον τοίχο συναρμολόγησης. Ανοίξτε τις οπές διάτρησης στα 4 σημάδια. Στερεώστε την επιτοίχια βάση συγκράτησης με κατάλληλο υλικό στερέωσης (βίδες, ούπατ). Με τις κάθετες οπές μπορείτε να ισοσταθμίσετε την πορεία της οπής στερέωσης.
Σήμανση σημείων στήριξης με αλφάδι σε ανισόπεδο δάπεδο για άψογη ευθυγράμμιση.
Τοποθέτηση βάσεων
Περνάς ούπα και βιδώνεις τις βάσεις. Επαλήθευση ευθυγράμμισης πριν το τελικό σφίξιμο. Κράτησε ελεύθερη τη ζώνη εισαγωγής αέρα χαμηλά.
Βάσεις τοίχου έτοιμες για ανάρτηση του σώματος — έλεγχος σταθερότητας/οριζοντίωσης.
Ανάρτηση σώματος
Αναρτάς τον θερμοπομπό στις βάσεις μέχρι να «κουμπώσει». Έλεγξε ότι δεν υπάρχουν εμπόδια μπροστά/επάνω που περιορίζουν τη ροή αέρα.
Ηλεκτρική σύνδεση & ασφάλεια
Σύνδεση σε κατάλληλη πρίζα/γραμμή. Επιβεβαίωση γείωσης, RCD/MCB και σωστής διατομής καλωδίου. Σε μπάνιο, έλεγξε ξανά IP & ζώνες.

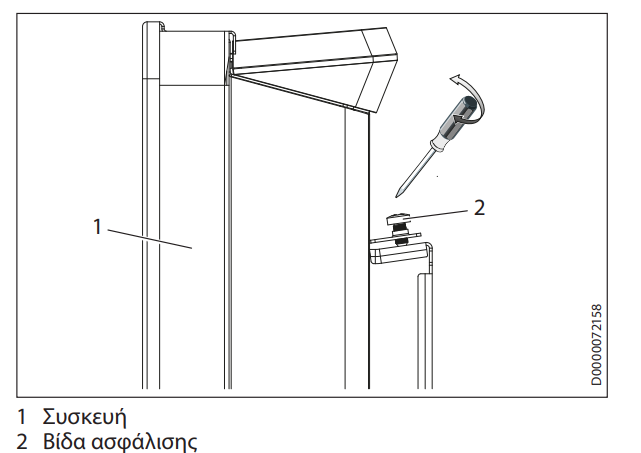

Ασφαλίστε τη συσκευή με την παρεχόμενη βίδα ασφάλισης στην αριστερή πλευρά της επιτοίχιας βάσης συγκράτησης για να μην φύγει από τον τοίχο.
Ρύθμιση και δοκιμή
Ρύθμισε θερμοστάτη/πρόγραμμα, δοκίμασε λειτουργία 15–20′ και επιβεβαίωσε σταθερή απόδοση χωρίς θόρυβο/κραδασμούς.
Έλεγχοι μετά την τοποθέτηση
Καμία επαφή με κουρτίνες/υφάσματα — τηρούνται οι αποστάσεις.
Σταθερή ανάρτηση, σωστό «κλείδωμα» στις βάσεις.
Ορθή λειτουργία θερμοστάτη/προγράμματος (δοκιμή 15–20′).
Σε μπάνιο: επιβεβαίωση ζώνης & IP, σωστή προστασία RCD.
Θέλεις βοήθεια; Στείλε μας φωτογραφίες του χώρου & τις διαστάσεις και θα προτείνουμε ιδανική θέση/μοντέλο.
