Μονοφασική ή τριφασική παροχή; Τι διατομή καλωδίου χρειάζεται; Γιατί ένας σύγχρονος SHF χρειάζεται μόνιμη τροφοδοσία ελέγχου και τι μπορεί να γίνει όταν αντικαθιστούμε έναν παλιό θερμοσυσσωρευτή; Συγκεντρώνουμε σε έναν πρακτικό οδηγό τα στοιχεία που χρειάζεται να γνωρίζει ο ιδιοκτήτης και να ελέγξει ο ηλεκτρολόγος.
Η ερώτηση «τι καλώδιο χρειάζεται ο θερμοσυσσωρευτής;» ακούγεται απλή, αλλά δεν έχει μία μοναδική απάντηση για όλες τις εγκαταστάσεις. Η απαιτούμενη διατομή εξαρτάται από την ισχύ του θερμοσυσσωρευτή, από το αν η σύνδεση γίνεται μονοφασικά στα 230 V ή τριφασικά στα 400 V, αλλά και από το μήκος και τον τρόπο όδευσης της γραμμής.
Στους σύγχρονους θερμοσυσσωρευτές STIEBEL ELTRON SHF 2000–7000 υπάρχει ακόμη μία σημαντική παράμετρος: εκτός από την κύρια παροχή φόρτισης, η κανονική λειτουργία της συσκευής προβλέπει μόνιμη τροφοδοσία για τον ηλεκτρονικό έλεγχο και την ελεγχόμενη απόδοση της αποθηκευμένης θερμότητας.
Αυτό γίνεται ιδιαίτερα ενδιαφέρον στις αντικαταστάσεις παλιών θερμοσυσσωρευτών, επειδή σε πολλές ελληνικές κατοικίες υπάρχει ήδη δεύτερη καλωδίωση που τροφοδοτούσε τον παλιό επιτοίχιο θερμοστάτη και μπορεί, μετά από έλεγχο του ηλεκτρολόγου, να αξιοποιηθεί ξανά.
Με λίγα λόγια
Για μία τυπική ανεξάρτητη γραμμή χαλκού, οι διατομές που χρησιμοποιούμε ως πρακτικό πρώτο σημείο αναφοράς είναι:
Μονοφασικά 230 V:
SHF 2000–3000 → 3×2,5 mm²
SHF 4000–5000 → 3×4 mm²
SHF 6000–7000 → 3×6 mm²*
Τριφασικά 400 V:
SHF 2000–4000 → 5×1,5 mm²
SHF 5000–7000 → 5×2,5 mm²
Για τη μόνιμη τροφοδοσία ελέγχου χρησιμοποιείται συνήθως ξεχωριστή γραμμή 230 V, ενδεικτικά 3×1,5 mm².
*Στο SHF 7000 το μονοφασικό φορτίο είναι περίπου 30,4 A. Τα 3×6 mm² μπορούν να αποτελέσουν σωστή αφετηρία σε κατάλληλη εγκατάσταση, αλλά σε μεγάλο μήκος, δυσμενή όδευση, θερμομόνωση, ομαδοποίηση ή άλλους συντελεστές υποβάθμισης μπορεί να απαιτηθούν 3×10 mm². Η τελική διαστασιολόγηση γίνεται πάντα από αδειούχο ηλεκτρολόγο.
Πόσο ρεύμα τραβάει κάθε θερμοσυσσωρευτής SHF;
Το ίδιο θερμικό φορτίο επιβαρύνει πολύ διαφορετικά την ηλεκτρική εγκατάσταση όταν τροφοδοτείται από μία φάση αντί για τρεις.
Για παράδειγμα, ένας θερμοσυσσωρευτής 7 kW στα 230 V απαιτεί περίπου 30,4 A από μία φάση. Στην τριφασική σύνδεση 400 V, το ίδιο ονομαστικό φορτίο κατανέμεται στις τρεις φάσεις και το SHF 7000 έχει ονομαστικό ρεύμα περίπου 10,1 A ανά φάση.
| Μοντέλο | Ισχύς | 230 V / 1φ* | 400 V / 3φ | Ονομαστική φόρτιση 8 ωρών |
|---|---|---|---|---|
| SHF 2000 | 2,0 kW | ≈ 8,7 A | 2,9 A / φάση | 16 kWh |
| SHF 3000 | 3,0 kW | ≈ 13,0 A | 4,3 A / φάση | 24 kWh |
| SHF 4000 | 4,0 kW | ≈ 17,4 A | 5,8 A / φάση | 32 kWh |
| SHF 5000 | 5,0 kW | ≈ 21,7 A | 7,2 A / φάση | 40 kWh |
| SHF 6000 | 6,0 kW | ≈ 26,1 A | 8,7 A / φάση | 48 kWh |
| SHF 7000 | 7,0 kW | ≈ 30,4 A | 10,1 A / φάση | 56 kWh |
Μονοφασική ή τριφασική σύνδεση;
Τα τρέχοντα τεχνικά δεδομένα της σειράς SHF αναφέρουν δυνατότητα τροφοδοσίας 1/N/PE και 3/N/PE. Η σωστή επιλογή εξαρτάται από την ισχύ της συσκευής και την πραγματική ηλεκτρική εγκατάσταση του κτιρίου.
Μονοφασικά 230 V
Όλη η ισχύς φόρτισης επιβαρύνει μία φάση. Στα μικρότερα μοντέλα αυτό μπορεί να είναι ιδιαίτερα πρακτικό όταν δεν υπάρχει τριφασική παροχή.
Όσο ανεβαίνουμε όμως από 4 σε 5, 6 και 7 kW, το ρεύμα της μονοφασικής γραμμής αυξάνεται σημαντικά.
Τριφασικά 400 V
Το φορτίο μοιράζεται στις τρεις φάσεις και το ρεύμα ανά φάση είναι πολύ χαμηλότερο.
Για τα SHF 5000, SHF 6000 και ιδιαίτερα το SHF 7000, η τριφασική σύνδεση είναι συνήθως η προτιμότερη επιλογή όταν υπάρχει διαθέσιμη τριφασική παροχή.
Τι καλώδιο χρειάζεται ο SHF σε μονοφασική σύνδεση 230 V;
Ο παρακάτω πίνακας είναι ένας πρακτικός οδηγός πρώτης εκτίμησης για ανεξάρτητη γραμμή χαλκού σε συνηθισμένες συνθήκες εγκατάστασης.
Δεν αποτελεί ηλεκτρολογική μελέτη, επειδή η πραγματική ικανότητα μεταφοράς ρεύματος ενός καλωδίου επηρεάζεται από τον τρόπο όδευσης, το μήκος, τη θερμοκρασία, την ομαδοποίηση με άλλες γραμμές και το αν διέρχεται μέσα από θερμομόνωση.
| Μοντέλο | Ρεύμα περίπου | Ενδεικτική γραμμή | Ενδεικτικό επίπεδο προστασίας* |
|---|---|---|---|
| SHF 2000 | 8,7 A | 3×2,5 mm² | 10–16 A |
| SHF 3000 | 13,0 A | 3×2,5 mm² | 16 A |
| SHF 4000 | 17,4 A | 3×4 mm² | 20 A |
| SHF 5000 | 21,7 A | 3×4 mm² | 25 A |
| SHF 6000 | 26,1 A | 3×6 mm² | 32 A |
| SHF 7000 | 30,4 A | 3×6 mm²** | 32 A |
** SHF 7000: στα 7 kW / 230 V βρισκόμαστε περίπου στα 30,4 A. Σε σωστά σχεδιασμένη εγκατάσταση τα 3×6 mm² μπορούν να είναι επαρκή. Όταν όμως υπάρχει μεγάλο μήκος, θερμική επιβάρυνση, ομαδοποίηση ή δυσμενής όδευση, μπορεί να απαιτηθεί 3×10 mm².
Τι καλώδιο χρειάζεται ο SHF σε τριφασική σύνδεση 400 V;
Στην τριφασική σύνδεση η απαιτούμενη ένταση ανά φάση είναι σημαντικά μικρότερη.
| Μοντέλο | Ρεύμα / φάση | Ενδεικτική γραμμή | Προστασία αναφοράς STIEBEL |
|---|---|---|---|
| SHF 2000 | 2,9 A | 5×1,5 mm² | 10 A |
| SHF 3000 | 4,3 A | 5×1,5 mm² | 10 A |
| SHF 4000 | 5,8 A | 5×1,5 mm² | 10 A |
| SHF 5000 | 7,2 A | 5×2,5 mm² | 16 A |
| SHF 6000 | 8,7 A | 5×2,5 mm² | 16 A |
| SHF 7000 | 10,1 A | 5×2,5 mm² | 16 A |
Γιατί ένας σύγχρονος SHF χρειάζεται και μόνιμη τροφοδοσία ελέγχου;
Ο σημερινός SHF δεν είναι απλώς ένας θερμικός πυρήνας με αντιστάσεις. Διαθέτει ηλεκτρονικό έλεγχο φόρτισης και εκφόρτισης, αισθητήρα θερμοκρασίας χώρου και ανεμιστήρες που βοηθούν να αποδίδεται η αποθηκευμένη θερμότητα όταν πραγματικά τη ζητά ο χώρος.
Η κύρια γραμμή φόρτισης τροφοδοτεί τις αντιστάσεις και μπορεί να ενεργοποιείται μόνο στα χρονικά παράθυρα που έχουμε επιλέξει για φόρτιση.
Παράλληλα, το επίσημο εγχειρίδιο εγκατάστασης προβλέπει συνεχή τάση στους ακροδέκτες L και N του X2. Με αυτόν τον τρόπο ο ηλεκτρονικός έλεγχος και η ελεγχόμενη απόδοση της αποθηκευμένης θερμότητας παραμένουν διαθέσιμα ανεξάρτητα από το αν η κύρια παροχή φόρτισης είναι εκείνη τη στιγμή ενεργή.
Τροφοδοτεί τα θερμαντικά στοιχεία που μετατρέπουν την ηλεκτρική ενέργεια σε αποθηκευμένη θερμότητα.
Επιτρέπει στον ηλεκτρονικό ελεγκτή και στην ελεγχόμενη εκφόρτιση να παραμένουν διαθέσιμα και εκτός των ωρών φόρτισης.
Τι γίνεται αν σε μια παλιά εγκατάσταση υπάρχει μόνο η γραμμή φόρτισης;
Στην πράξη υπάρχουν παλιές εγκαταστάσεις στις οποίες ο θερμοσυσσωρευτής έχει διαθέσιμη μόνο την τροφοδοσία που ενεργοποιείται κατά τις ώρες φόρτισης.
Σε ένα τέτοιο πρακτικό σενάριο ο πυρήνας μπορεί να φορτίσει όσο η συσκευή τροφοδοτείται. Μετά τη διακοπή της παροχής, η αποθηκευμένη θερμότητα δεν εξαφανίζεται: το σώμα συνεχίζει να την αποδίδει στατικά προς τον χώρο.
Με μόνιμη τροφοδοσία X2
Ο ηλεκτρονικός έλεγχος, η ρύθμιση της θερμοκρασίας χώρου και οι ανεμιστήρες παραμένουν διαθέσιμοι όταν η γραμμή φόρτισης δεν τροφοδοτεί τις αντιστάσεις.
Μόνο με την παροχή φόρτισης
Ο πυρήνας μπορεί να φορτίζει και αργότερα να συνεχίζει να αποδίδει θερμότητα παθητικά, αλλά εκτός του παραθύρου τροφοδοσίας δεν υπάρχει η πλήρης ενεργή δυνατότητα ελέγχου και λειτουργίας των ανεμιστήρων.
Αντικατάσταση παλιού θερμοσυσσωρευτή: πριν περάσουμε νέα καλώδια, ελέγχουμε τι υπάρχει ήδη
Αυτό είναι ένα από τα σημαντικότερα πρακτικά σημεία που έχουμε συναντήσει μέσα από παλιές εγκαταστάσεις θερμοσυσσωρευτών.
Πολλές εγκαταστάσεις είχαν δύο διαφορετικά κυκλώματα:
- την κύρια γραμμή φόρτισης του θερμοσυσσωρευτή και
- μία δεύτερη γραμμή που τροφοδοτούσε τον επιτοίχιο θερμοστάτη χώρου.
Αυτό μπορεί να κάνει μία αντικατάσταση πολύ πιο απλή από όσο φαίνεται αρχικά και να αποφύγει σημαντικές οικοδομικές επεμβάσεις.
Φυσικά, το ότι υπάρχει ένα παλιό καλώδιο δεν σημαίνει αυτομάτως ότι είναι κατάλληλο. Ο ηλεκτρολόγος πρέπει να ελέγξει τη διατομή, την κατάσταση της μόνωσης, από πού τροφοδοτείται, ποια προστασία διαθέτει και αν μπορεί πράγματι να λειτουργεί ως μόνιμη παροχή.

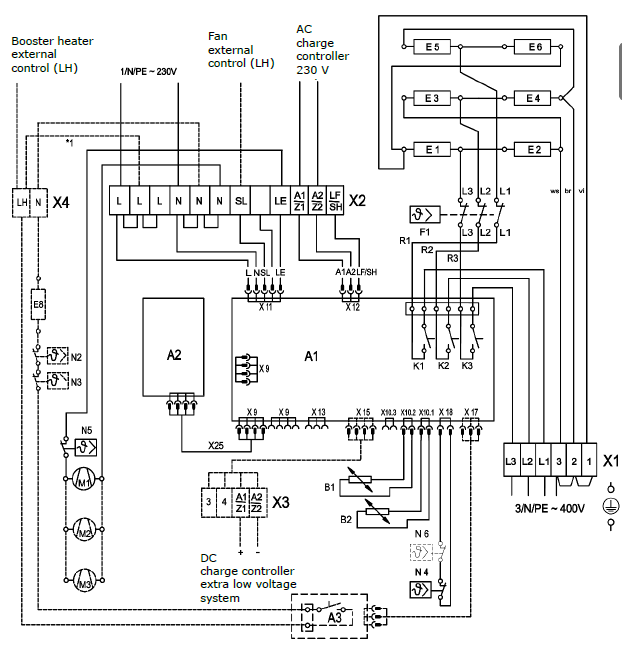

Τι είναι οι συνδέσεις X1 και X2 μέσα στον SHF;

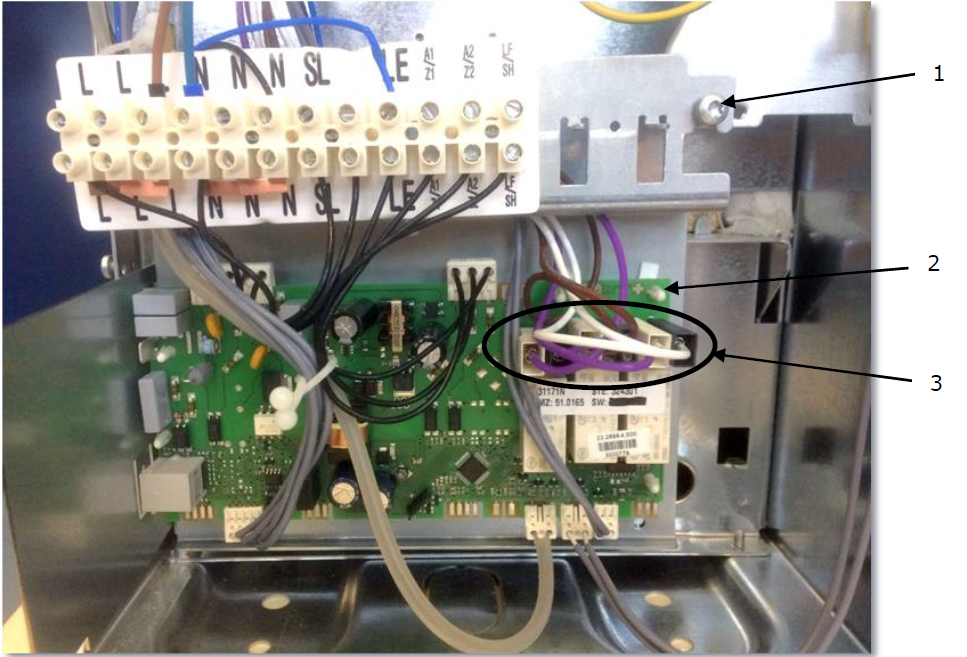

Στο εσωτερικό της συσκευής διακρίνονται η ηλεκτρονική πλακέτα ελέγχου και η περιοχή των ηλεκτρικών συνδέσεων.
X1 — κύρια σύνδεση ισχύος
Το X1 είναι ο κύριος ακροδέκτης σύνδεσης δικτύου και σχετίζεται με την τροφοδοσία των θερμαντικών στοιχείων που φορτίζουν τον αποθηκευτικό πυρήνα.
X2 — ηλεκτρονικός έλεγχος και συνδέσεις ελέγχου
Στο X2 βρίσκονται οι συνδέσεις που σχετίζονται με τον ηλεκτρονικό έλεγχο της συσκευής. Το εγχειρίδιο προβλέπει συνεχή τάση στα L και N του X2. Στο ίδιο εργοστασιακό ηλεκτρικό διάγραμμα φαίνονται επίσης ο ηλεκτρονικός ρυθμιστής φόρτισης/εκφόρτισης, ο αισθητήρας πυρήνα, ο αισθητήρας θερμοκρασίας χώρου και οι ανεμιστήρες.
Μπορεί να μειωθεί η ισχύς σύνδεσης ενός SHF;

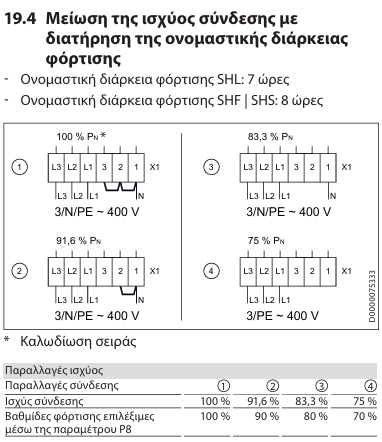

Ναι. Στην τριφασική διαμόρφωση 400 V η STIEBEL ELTRON προβλέπει διαφορετικές παραλλαγές σύνδεσης που επιτρέπουν μείωση της συνδεδεμένης ισχύος, με την αντίστοιχη ρύθμιση του ηλεκτρονικού ελέγχου.
Οι προβλεπόμενες βαθμίδες αντιστοιχούν περίπου σε 100%, 91,6%, 83,3% και 75% της ονομαστικής ισχύος.
| Μοντέλο | 100% | 91,6% | 83,3% | 75% |
|---|---|---|---|---|
| SHF 2000 | 2,00 kW | 1,83 kW | 1,67 kW | 1,50 kW |
| SHF 3000 | 3,00 kW | 2,75 kW | 2,50 kW | 2,25 kW |
| SHF 4000 | 4,00 kW | 3,66 kW | 3,33 kW | 3,00 kW |
| SHF 5000 | 5,00 kW | 4,58 kW | 4,16 kW | 3,75 kW |
| SHF 6000 | 6,00 kW | 5,50 kW | 5,00 kW | 4,50 kW |
| SHF 7000 | 7,00 kW | 6,42 kW | 5,83 kW | 5,25 kW |
Τι πρέπει να ελέγξει ο ηλεκτρολόγος πριν από τη σύνδεση;
Ένας πίνακας «kW → mm²» είναι πολύ χρήσιμος για μία πρώτη εκτίμηση, αλλά δεν μπορεί να αντικαταστήσει τον έλεγχο της πραγματικής εγκατάστασης.
- Ονομαστική ισχύ του συγκεκριμένου SHF
- Μονοφασική ή τριφασική παροχή
- Υλικό και διατομή αγωγών
- Μήκος γραμμής
- Πτώση τάσης
- Τρόπο όδευσης
- Διέλευση μέσα από θερμομόνωση
- Ομαδοποίηση με άλλα καλώδια
- Θερμοκρασία περιβάλλοντος
- Υφιστάμενες ασφάλειες και ηλεκτρικό πίνακα
- Κατάσταση παλιάς καλωδίωσης
- Μόνιμη τροφοδοσία ηλεκτρονικού ελέγχου
- Τρόπο χρονισμού της φόρτισης
- Τις ισχύουσες απαιτήσεις της εγκατάστασης
Στην αντικατάσταση παλιού θερμοσυσσωρευτή, ελέγχουμε πρώτα την υπάρχουσα υποδομή
Πριν επιλεγεί ο νέος SHF ή αποφασίσουμε ότι απαιτείται νέα καλωδίωση, έχει μεγάλη αξία να γνωρίζουμε τι υπήρχε ήδη στο σπίτι.
Το μοντέλο και η ισχύς της παλιάς συσκευής, η κύρια γραμμή φόρτισης, η υπάρχουσα προστασία, η ύπαρξη τριφασικής παροχής και το παλιό καλώδιο του θερμοστάτη μπορούν να μας δώσουν πολύτιμες πληροφορίες.
Σε αρκετές περιπτώσεις η υπάρχουσα ηλεκτρική υποδομή μπορεί να αξιοποιηθεί ολόκληρη ή εν μέρει και η μετάβαση σε έναν σύγχρονο θερμοσυσσωρευτή να είναι πολύ απλούστερη από όσο αρχικά φαίνεται.
Για μία ευρύτερη εικόνα σχετικά με τη λειτουργία, την επιλογή μοντέλου, τη θερμική αποθήκευση και τη σύγχρονη χρήση των SHF, δείτε επίσης τον Οδηγό Θερμοσυσσωρευτών SHF της Heatovent .
Συχνές ερωτήσεις για τα καλώδια και τη σύνδεση των SHF
Τι καλώδιο χρειάζεται ένας SHF 3000 μονοφασικά;
Στα 3 kW και 230 V το φορτίο είναι περίπου 13 A. Για μία τυπική ανεξάρτητη γραμμή χρησιμοποιούμε ως πρακτικό σημείο αναφοράς καλώδιο χαλκού 3×2,5 mm², με την τελική προστασία και διαστασιολόγηση να ελέγχονται από τον ηλεκτρολόγο.
Στο SHF 5000 τριφασικά χρειάζεται 5×1,5 ή 5×2,5 mm²;
Το ονομαστικό ρεύμα είναι 7,2 A ανά φάση. Από το SHF 5000 και πάνω η προστασία αναφοράς της STIEBEL ELTRON είναι 16 A. Επειδή η επιτρεπόμενη ένταση ενός πενταπολικού 1,5 mm² εξαρτάται σημαντικά από τον τρόπο εγκατάστασης, η Heatovent χρησιμοποιεί το 5×2,5 mm² ως πιο ασφαλή γενική πρακτική σύσταση για SHF 5000–7000.
Μπορεί το SHF 7000 να τροφοδοτηθεί μονοφασικά;
Τα τεχνικά δεδομένα της σειράς αναφέρουν δυνατότητα 1/N/PE και 3/N/PE. Στα 7 kW / 230 V το φορτίο είναι περίπου 30,4 A. Τα 3×6 mm² μπορούν να είναι κατάλληλα σε σωστά σχεδιασμένη εγκατάσταση, ενώ σε μεγάλο μήκος ή δυσμενείς συνθήκες μπορεί να απαιτηθούν 3×10 mm². Όπου υπάρχει τριφασική παροχή, η τριφασική σύνδεση είναι συνήθως προτιμότερη.
Χρειάζεται δεύτερη μόνιμη τροφοδοσία ένας σύγχρονος SHF;
Η STIEBEL ELTRON προβλέπει συνεχή τάση στους ακροδέκτες L και N του X2. Έτσι ο ηλεκτρονικός έλεγχος και η ελεγχόμενη εκφόρτιση μπορούν να παραμένουν διαθέσιμα ανεξάρτητα από την κύρια τροφοδοσία φόρτισης. Ως συνηθισμένη πρακτική αφετηρία για αυτή τη γραμμή χρησιμοποιείται 3×1,5 mm², με τελικό έλεγχο από τον ηλεκτρολόγο.
Τι γίνεται αν μια παλιά εγκατάσταση έχει μόνο τη γραμμή φόρτισης;
Στην πράξη μπορεί να συναντήσουμε παλιά συστήματα όπου ο πυρήνας φορτίζει όσο υπάρχει τάση και αργότερα συνεχίζει να αποδίδει θερμότητα στατικά. Αυτό όμως δεν είναι η κανονική συνδεσμολογία που προβλέπει ο κατασκευαστής, ο οποίος ορίζει συνεχή τάση στα L και N του X2.
Μπορώ να χρησιμοποιήσω το παλιό καλώδιο του επιτοίχιου θερμοστάτη;
Σε πολλές παλιές εγκαταστάσεις υπάρχει ήδη δεύτερη γραμμή που τροφοδοτούσε τον επιτοίχιο θερμοστάτη. Αν ο ηλεκτρολόγος επιβεβαιώσει ότι είναι κατάλληλη, σε καλή κατάσταση και σωστά προστατευμένη, μπορεί σε αρκετές περιπτώσεις να αξιοποιηθεί ως μόνιμη τροφοδοσία του νέου SHF.
Τα 7 kW σημαίνουν ότι ο SHF 7000 καταναλώνει 7 kW όλο το 24ωρο;
Όχι. Τα 7 kW είναι η ονομαστική ισχύς φόρτισης. Η ονομαστική διάρκεια φόρτισης της σειράς SHF είναι 8 ώρες, οπότε η πλήρης ονομαστική φόρτιση του SHF 7000 αντιστοιχεί σε 56 kWh. Η πραγματική φόρτιση εξαρτάται από τον έλεγχο, τις ανάγκες του χώρου και το διαθέσιμο χρονικό παράθυρο.
Μπορεί να μειωθεί η ισχύς φόρτισης του SHF;
Ναι. Στην τριφασική σύνδεση 400 V ο κατασκευαστής προβλέπει διαφορετικές συνδεσμολογίες περίπου 100%, 91,6%, 83,3% και 75% της ονομαστικής ισχύος. Η αλλαγή συνδεσμολογίας και οι αντίστοιχες ρυθμίσεις πραγματοποιούνται από τον ηλεκτρολόγο σύμφωνα με το εγχειρίδιο εγκατάστασης.
Χρειάζεται υποχρεωτικά καλώδιο σιλικόνης για τον SHF;
Όχι ως γενικός κανόνας. Το επίσημο εγχειρίδιο αναφέρει ότι είναι δυνατή η σύνδεση με NYM και ότι ο αριθμός των αγωγών και οι διατομές εξαρτώνται από την ισχύ, τον τρόπο σύνδεσης και τις απαιτήσεις της εγκατάστασης. Η τελική επιλογή γίνεται από τον ηλεκτρολόγο.
Αντικαθιστάτε παλιό θερμοσυσσωρευτή;
Πριν αλλάξετε καλώδια ή ξεκινήσετε οικοδομικές εργασίες, αξίζει να δούμε πρώτα τι υπάρχει ήδη. Στείλτε μας το μοντέλο ή την ισχύ του παλιού θερμοσυσσωρευτή και, όπου είναι δυνατό, φωτογραφίες της υπάρχουσας εγκατάστασης.
Η Heatovent μπορεί να σας βοηθήσει να επιλέξετε το κατάλληλο μοντέλο SHF και να δώσει στον ηλεκτρολόγο σας τα τεχνικά στοιχεία που χρειάζεται για να αξιολογήσει σωστά την υπάρχουσα υποδομή.
Οδηγός θερμοσυσσωρευτών SHF Δείτε όλα τα μοντέλα SHFΤεχνικές πηγές
STIEBEL ELTRON – Οδηγίες χειρισμού και εγκατάστασης σειράς SHF.
Ηλεκτρική σύνδεση, X1/X2, ηλεκτρονικός έλεγχος, αισθητήρες και παραλλαγές σύνδεσης. Επίσημο εγχειρίδιο →
STIEBEL ELTRON – Τεχνικά δεδομένα SHF 2000–4000.
Παροχή, ονομαστική ισχύς, ρεύμα και προστασία αναφοράς. Τεχνικά δεδομένα →
STIEBEL ELTRON – Τεχνικά δεδομένα SHF 5000–7000.
Παροχή 1/N/PE και 3/N/PE, ονομαστική ισχύς, ρεύμα και προστασία αναφοράς. Τεχνικά δεδομένα →
Οι διατομές καλωδίων της Heatovent που αναφέρονται στον οδηγό είναι πρακτικές ενδεικτικές κατευθύνσεις για τυπικές εγκαταστάσεις χαλκού. Δεν αντικαθιστούν τον υπολογισμό της πραγματικής εγκατάστασης από αδειούχο ηλεκτρολόγο.
