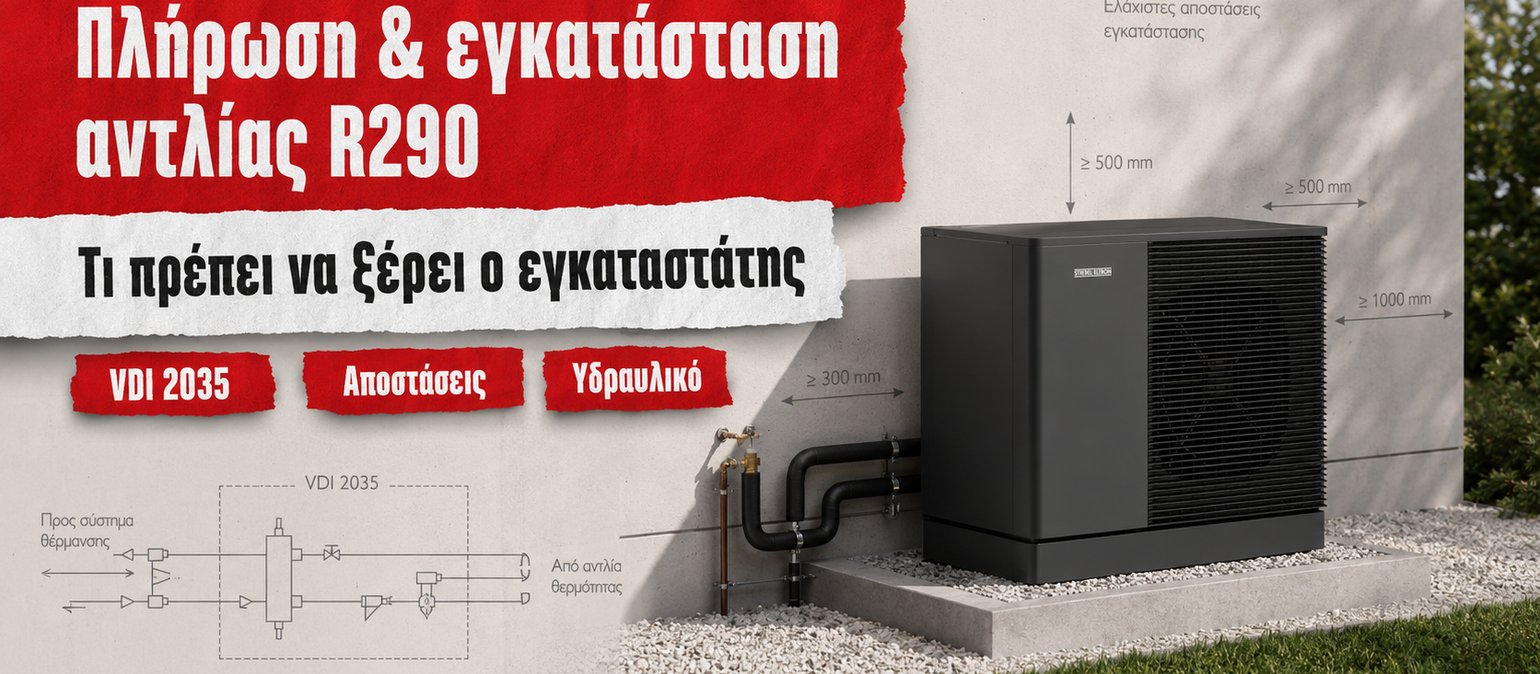

Εγκατάσταση αντλίας θερμότητας R290: τι πρέπει να ξέρει ο εγκαταστάτης
Ζώνη ασφαλείας, αποστάσεις, συμπυκνώματα, υδραυλικό, ποιότητα νερού κατά VDI 2035, ηλεκτρική σύνδεση και θέση σε λειτουργία για αντλίες θερμότητας STIEBEL ELTRON HPA-O / HPnext.
Η εγκατάσταση μιας σύγχρονης αντλίας θερμότητας R290 δεν είναι απλώς μια ακόμη τοποθέτηση εξωτερικής μονάδας. Το R290, δηλαδή το προπάνιο, αλλάζει τον τρόπο με τον οποίο πρέπει να μελετηθεί η θέση εγκατάστασης, η ζώνη ασφαλείας, η απορροή συμπυκνωμάτων, η υδραυλική σύνδεση, η ποιότητα νερού και η θέση σε λειτουργία.
Το άρθρο αυτό απευθύνεται κυρίως σε εγκαταστάτες, μηχανικούς, υδραυλικούς, ηλεκτρολόγους και συνεργεία που εργάζονται με αντλίες θερμότητας αέρα/νερού R290 STIEBEL ELTRON, όπως οι σειρές HPA-O / HPnext. Στόχος είναι να συγκεντρώσει τα βασικά σημεία που πρέπει να ελεγχθούν πριν, κατά τη διάρκεια και μετά την εγκατάσταση, ώστε το σύστημα να λειτουργήσει σωστά, με ασφάλεια, αποδοτικότητα και σύμφωνα με τις απαιτήσεις του κατασκευαστή.
Σημαντική σημείωση: Οι τιμές και τα μεγέθη που αναφέρονται παρακάτω είναι ενδεικτικά και βασίζονται στην τεχνική τεκμηρίωση του κατασκευαστή. Ο εγκαταστάτης πρέπει πάντα να επιβεβαιώνει κρίσιμες παραμέτρους, όπως αποστάσεις, ασφάλειες, ροές, δείκτες λογισμικού και απαιτήσεις σύνδεσης, στο εγχειρίδιο της συγκεκριμένης συσκευής και στην πινακίδα τύπου του αντίστοιχου μοντέλου.
1. Γιατί η εγκατάσταση αντλίας θερμότητας R290 είναι διαφορετική
Το R290 είναι φυσικό ψυκτικό μέσο με πολύ χαμηλό περιβαλλοντικό αποτύπωμα. Το GWP του είναι μόλις 3, δηλαδή σημαντικά χαμηλότερο από πολλά συνθετικά ψυκτικά που χρησιμοποιήθηκαν ευρέως στο παρελθόν.
Παράλληλα όμως, το R290 ανήκει στην κατηγορία A3. Αυτό σημαίνει ότι είναι εύφλεκτο και βαρύτερο από τον αέρα. Επομένως, σε περίπτωση διαρροής, μπορεί να κινηθεί προς χαμηλά σημεία και να συγκεντρωθεί σε κοιλότητες, φρεάτια ή κλειστούς χώρους.
Στις monobloc αντλίες θερμότητας STIEBEL ELTRON, το ψυκτικό κύκλωμα βρίσκεται ερμητικά σφραγισμένο μέσα στην εξωτερική μονάδα. Στο εσωτερικό του κτιρίου δεν εισέρχεται ψυκτικό μέσο, αλλά νερό του κυκλώματος θέρμανσης. Παρ’ όλα αυτά, η θέση εγκατάστασης της εξωτερικής μονάδας πρέπει να επιλέγεται με τέτοιο τρόπο ώστε, σε περίπτωση απρόβλεπτης διαφυγής, το R290 να μπορεί να διαχυθεί με ασφάλεια στον εξωτερικό χώρο.
Από εδώ προκύπτει η ανάγκη για σωστή ζώνη ασφαλείας R290.
2. Ζώνη ασφαλείας R290: το πρώτο σημείο που πρέπει να ελεγχθεί
Γύρω από την εξωτερική μονάδα ορίζεται ζώνη ασφαλείας. Η ζώνη αυτή δεν είναι διακοσμητική λεπτομέρεια του εγχειριδίου· είναι βασικό στοιχείο ασφαλούς εγκατάστασης.
Μέσα στη ζώνη ασφαλείας δεν πρέπει να υπάρχουν ανοίγματα προς το κτίριο, πηγές ανάφλεξης ή σημεία όπου μπορεί να συσσωρευτεί αέριο.
Τι δεν επιτρέπεται μέσα στη ζώνη ασφαλείας
Μέσα στη ζώνη ασφαλείας πρέπει να αποφεύγονται:
- παράθυρα,
- πόρτες,
- φωταγωγοί,
- καταπακτές,
- ανοίγματα υπογείων,
- στόμια αερισμού,
- σχάρες ή φρεάτια αποχέτευσης στο δάπεδο ή στην οροφή,
- ηλεκτρικοί διακόπτες,
- πρίζες,
- γυμνές φλόγες,
- επιφάνειες με πολύ υψηλή θερμοκρασία,
- χαμηλά σημεία, κανάλια, βόθροι ή κοιλότητες όπου μπορεί να λιμνάσει αέριο.
Επιπλέον, η ζώνη ασφαλείας δεν πρέπει να εκτείνεται σε γειτονικό ακίνητο ή σε δημόσιο / κοινόχρηστο χώρο κυκλοφορίας. Αν υπάρχουν περάσματα σωληνώσεων στον τοίχο, αυτά πρέπει να σφραγίζονται αεροστεγώς.
Ενδεικτικά, η ζώνη ασφαλείας εκτείνεται περίπου 1 m μπροστά από το στόμιο εξαγωγής αέρα, με μικρότερα πλευρικά περιθώρια. Οι ακριβείς διαστάσεις όμως εξαρτώνται από τον τρόπο τοποθέτησης: ελεύθερη τοποθέτηση, τοποθέτηση κοντά σε τοίχο, σε βραχίονα, σε γωνία, σε δώμα ή σε άλλο ειδικό σημείο. Για τον λόγο αυτό, ο εγκαταστάτης πρέπει πάντα να συμβουλεύεται τα διαγράμματα του εγχειριδίου του συγκεκριμένου μοντέλου.
Μπορεί να μειωθεί η ζώνη ασφαλείας;
Σε ορισμένες περιπτώσεις, η ζώνη ασφαλείας μπορεί να μειωθεί, εφόσον πληρούνται οι προϋποθέσεις του κατασκευαστή.
Αυτό μπορεί να γίνει, για παράδειγμα, με μόνιμη σφράγιση ενός ανοίγματος ή με τοποθέτηση αεροστεγούς τοιχίου, με ύψος και βάθος τουλάχιστον ίσο με τη μονάδα. Ένα παράθυρο που βρίσκεται εντός ζώνης ασφαλείας, για παράδειγμα, δεν αρκεί απλώς να παραμένει «συνήθως κλειστό». Πρέπει να εξασφαλίζεται ότι δεν μπορεί να ανοίξει, σύμφωνα με τις οδηγίες του κατασκευαστή.
3. Τοποθέτηση, βάση και ελάχιστες αποστάσεις
Η σωστή θέση της εξωτερικής μονάδας επηρεάζει την ασφάλεια, την απόδοση, τη στάθμη θορύβου, την προσβασιμότητα για service και τη διάρκεια ζωής του συστήματος.
Ελάχιστες αποστάσεις
Ενδεικτικά, μπροστά από την εξαγωγή αέρα απαιτείται ελεύθερος χώρος τουλάχιστον 800 mm. Στην πίσω πλευρά, όταν η μονάδα στηρίζεται κοντά σε τοίχο, η απόσταση μπορεί σε ορισμένες περιπτώσεις να μειωθεί έως 200 mm, ανάλογα με το μοντέλο και τις οδηγίες εγκατάστασης.
Οι δύο πλευρές της μονάδας πρέπει να παραμένουν ελεύθερες. Η τοποθέτηση μέσα σε εσοχές, πολύ στενά σημεία ή κλειστές κόχες πρέπει να αποφεύγεται, καθώς μπορεί να επηρεάσει την κυκλοφορία αέρα, την απόδοση και τον θόρυβο.
Βάση εγκατάστασης
Η μονάδα μπορεί να τοποθετηθεί σε κατάλληλη πεδιλοδοκό, σε κράσπεδα, σε βάση με ηχοαπορροφητική έδραση, σε βραχίονα τοίχου ή σε στήριγμα τύπου T, ανάλογα με την εφαρμογή και τα διαθέσιμα εξαρτήματα.
Όπου δεν υπάρχει λεκάνη συμπυκνωμάτων, πρέπει να προβλέπεται ελεύθερος χώρος τουλάχιστον 300 mm κάτω από τη μονάδα. Αν η υδραυλική σύνδεση κατευθύνεται προς τα κάτω, απαιτείται τουλάχιστον 200 mm επιπλέον χαμηλότερα.
Τοποθέτηση σε δώμα ή σε περιοχές με ισχυρούς ανέμους
Σε περιοχές όπου εμφανίζονται ισχυροί άνεμοι, ειδικά σε δώματα, πρέπει να δίνεται ιδιαίτερη προσοχή στη σταθερότητα της εγκατάστασης. Για ανέμους πάνω από 25 m/s, ο κατασκευαστής προβλέπει τη χρήση κατάλληλων πλακών σκυροδέματος έδρασης.
Παράκτια εγκατάσταση — σημαντικό για την Ελλάδα
Στην Ελλάδα, μεγάλο μέρος των εγκαταστάσεων βρίσκεται σε παράκτιες περιοχές. Η αλατότητα και ο θαλάσσιος άνεμος μπορούν να επιταχύνουν τη διάβρωση.
Σε περιοχές με θαλάσσιο άνεμο και αλατότητα πάνω από 2%, η μονάδα πρέπει να τοποθετείται σε απόσταση τουλάχιστον 500 m από την ακτή, με το στόμιο αναρρόφησης προς τον επικρατούντα άνεμο, σύμφωνα με τις οδηγίες προστασίας από διάβρωση.
Συστοιχίες / cascade
Σε εγκαταστάσεις με περισσότερες από μία μονάδες, πρέπει να τηρούνται οι αποστάσεις μεταξύ των μονάδων.
- Τουλάχιστον 500 mm μεταξύ μονάδων.
- Τουλάχιστον 400 mm σε διάταξη πλάτη με πλάτη.
- Τουλάχιστον 100 mm από τοίχους, όπου επιτρέπεται από το εγχειρίδιο.
Οι ακριβείς απαιτήσεις πρέπει πάντα να επιβεβαιώνονται στο τεχνικό εγχειρίδιο της σειράς.
4. Συμπυκνώματα και υποχρεωτικό σιφώνι
Οι αντλίες θερμότητας παράγουν συμπυκνώματα, ειδικά κατά τη λειτουργία θέρμανσης και τις φάσεις απόψυξης. Η απορροή των συμπυκνωμάτων πρέπει να σχεδιάζεται σωστά από την αρχή.
Τα συμπυκνώματα πρέπει να απάγονται με σταθερή κλίση είτε προς απορρόφηση σε χαλίκι είτε, μέσω λεκάνης συμπυκνωμάτων, προς αποχέτευση. Η διαδρομή πρέπει να παραμένει προστατευμένη από παγετό ή να διαθέτει κατάλληλη αντίσταση ίχνους, όπου απαιτείται.
Γιατί είναι κρίσιμο το σιφώνι
Όταν η γραμμή συμπυκνωμάτων συνδέεται με την αποχέτευση του κτιρίου, είναι υποχρεωτικό το κατάλληλο σιφώνι, όπως ball siphon.
Ο λόγος είναι σημαντικός: το σιφώνι εμποδίζει τη διέλευση R290 προς το εσωτερικό του κτιρίου μέσω του δικτύου αποχέτευσης, σε περίπτωση διαφυγής.
Κατά τη θέση σε λειτουργία, πρέπει να ελέγχεται η σωστή απορροή. Ενδεικτικά, ο έλεγχος γίνεται με έκχυση περίπου 20 L νερού.
5. Υδραυλική σύνδεση και ελάχιστη ροή απόψυξης
Η υδραυλική σύνδεση είναι ένα από τα σημαντικότερα σημεία σε μια αντλία θερμότητας. Μια μονάδα υψηλής ποιότητας μπορεί να εμφανίσει σφάλματα ή μειωμένη απόδοση αν το υδραυλικό κύκλωμα δεν έχει σχεδιαστεί σωστά.
Σωληνώσεις
Οι σωληνώσεις πρέπει να είναι στεγανές στη διάχυση οξυγόνου. Η διαστασιολόγηση πρέπει να γίνεται με βάση τη ροή σχεδιασμού και όχι μόνο με βάση την ελάχιστη επιτρεπτή ροή.
Φίλτρο και διαχωριστής λάσπης
Στην επιστροφή της αντλίας θερμότητας πρέπει να τοποθετείται κατάλληλο φίλτρο ακαθαρσιών, όπως FS-WP.
Σε παλαιότερες εγκαταστάσεις ή σε δίκτυα με πιθανή ύπαρξη μαγνητίτη, ρινισμάτων ή επικαθίσεων, συνιστάται η χρήση μαγνητικού διαχωριστή λάσπης, όπως AHP-PS.
Δοχείο αδρανείας / buffer
Το παράλληλο δοχείο αδρανείας είναι η συνιστώμενη προεπιλογή σε πολλές εγκαταστάσεις. Βοηθά στην εξασφάλιση της ελάχιστης ροής, παρέχει ενέργεια για τη διαδικασία απόψυξης, γεφυρώνει χρόνους αποκλεισμού από πάροχο ενέργειας / EVU και εξυπηρετεί πιο σωστά εγκαταστάσεις με πολλαπλά κυκλώματα.
Σε εγκαταστάσεις με σώματα ή καλοριφέρ, το buffer είναι κατά κανόνα απαραίτητο. Σε εγκαταστάσεις με ενδοδαπέδια θέρμανση μπορεί να παραλειφθεί μόνο αν εξασφαλίζεται πάντα η ελάχιστη ροή απόψυξης.
Η κρίσιμη παράμετρος: ελάχιστη ροή απόψυξης
Η ελάχιστη ροή απόψυξης πρέπει να εξασφαλίζεται πάντοτε. Αν δεν εξασφαλιστεί, μπορεί να εμφανιστούν σφάλματα χαμηλής πίεσης ή προβλήματα λειτουργίας.
Ενδεικτικά, η απαιτούμενη ελάχιστη ροή απόψυξης κυμαίνεται περίπου από 0,53 έως 0,90 m³/h, ανάλογα με το μέγεθος της μονάδας.
Για αναφορά, η ροή σχεδιασμού στους όρους A-7/W35 με διαφορά 7 K κινείται ενδεικτικά ως εξής:
| Συνθήκη αναφοράς | Ενδεικτική ροή σχεδιασμού | Παρατήρηση |
|---|---|---|
| A-7/W35, ΔT 7 K | 0,67 m³/h | Ανάλογα με την κλάση ισχύος |
| A-7/W35, ΔT 7 K | 0,92 m³/h | Ανάλογα με την κλάση ισχύος |
| A-7/W35, ΔT 7 K | 1,31 m³/h | Ανάλογα με την κλάση ισχύος |
| A-7/W35, ΔT 7 K | 1,74 m³/h | Ανάλογα με την κλάση ισχύος |
Ζεστό νερό χρήσης
Για φόρτιση μπόιλερ μέσω σερπαντίνας, ο στόχος είναι επιφάνεια σερπαντίνας πάνω από 0,25 m²/kW. Όταν η απαίτηση υπερβαίνει αυτό το όριο ή όταν η εφαρμογή είναι πιο απαιτητική, μπορεί να χρησιμοποιηθεί σταθμός φόρτισης με πλακοειδή εναλλάκτη, με θερμοκρασιακό spread 2–5 K.
6. Ποιότητα νερού πλήρωσης κατά VDI 2035
Η ποιότητα του νερού θέρμανσης δεν είναι λεπτομέρεια. Είναι βασικός όρος σωστής λειτουργίας, προστασίας του εναλλάκτη, αποφυγής επικαθίσεων και διατήρησης της εγγύησης.
Η πλήρωση πρέπει να γίνεται με νερό πόσιμης ποιότητας, κατάλληλα επεξεργασμένο με αποσκλήρυνση ή απιονισμό, χωρίς χημικά πρόσθετα.
Βασικές απαιτήσεις
Το σύνολο του νερού πλήρωσης και των μελλοντικών συμπληρώσεων σε όλη τη διάρκεια ζωής της εγκατάστασης δεν πρέπει να ξεπερνά το τριπλάσιο του όγκου του συστήματος.
Η σκληρότητα αξιολογείται με βάση τον ειδικό όγκο, δηλαδή τα λίτρα νερού ανά kW της μικρότερης ισχύος του συστήματος.
Γενικά, απαιτείται σκληρότητα κάτω από 3 °dH. Όταν ο ειδικός όγκος ξεπερνά τα 40 L/kW, τότε απαιτείται σκληρότητα κάτω από 0,3 °dH.
Παράδειγμα υπολογισμού
Αν το σύστημα έχει όγκο 125 L και η μικρότερη ισχύς είναι 2,6 kW:
125 L ÷ 2,6 kW = 48 L/kW
Εφόσον ο ειδικός όγκος είναι πάνω από 40 L/kW, απαιτείται αποσκλήρυνση ώστε η σκληρότητα να είναι κάτω από 0,3 °dH.
pH νερού
Οι ενδεικτικές απαιτήσεις pH είναι:
- 8,2–10,0 για εγκαταστάσεις χωρίς αλουμίνιο,
- 8,2–9,0 για εγκαταστάσεις με αλουμίνιο.
Σε εγκαταστάσεις με αλουμίνιο, προτιμάται ο απιονισμός.
Αποσκλήρυνση και συμπληρώσεις
Η αποσκλήρυνση μπορεί να γίνει με ιοντοεναλλάκτη Na, όπως HZEA, χωρίς χρήση αναστολέων ή χημικών πρόσθετων.
Ενδεικτικά, η ετήσια συμπλήρωση περίπου 10% πρέπει να γίνεται με νερό αποσκληρυμένο σε 0 °dH.
Υπολογισμός φύσιγγας
Ο υπολογισμός της απαιτούμενης φύσιγγας μπορεί να γίνει ενδεικτικά με τον τύπο:
Λίτρα = όγκος συστήματος × (σκληρότητα παροχής − στόχος °dH) ÷ 6000
7. Ηλεκτρική σύνδεση
Η ηλεκτρική σύνδεση πρέπει να γίνεται σύμφωνα με τις οδηγίες του κατασκευαστή, τους ισχύοντες κανονισμούς και από αρμόδιο ηλεκτρολόγο.
Δύο ξεχωριστά κυκλώματα
Η εγκατάσταση απαιτεί δύο ξεχωριστά κυκλώματα με ασφάλεια:
- κύκλωμα συμπιεστή,
- κύκλωμα μονάδας ελέγχου.
Η μονάδα ελέγχου τροφοδοτείται πάντα με 230 V / 1×B16.
Τροφοδοσία συμπιεστή
Η τροφοδοσία του συμπιεστή εξαρτάται από την έκδοση της μονάδας:
- 230 V 1/N/PE για τύπο HC 230,
- 400 V 3/N/PE για τύπο HC 400.
Ενδεικτικές ασφάλειες:
- 05.2 / 07.2: 1×B16,
- 10.2-400: 3×B10,
- 13.2 / 17.2-400: 3×B16.
Μέσω της παραμέτρου WPM «μέγιστο ρεύμα», μπορεί να μειωθεί η απαιτούμενη ασφάλεια, με αντίστοιχη μείωση της απόδοσης.
Διαφορικό ρεύματος / RCD
Οι απαιτήσεις διαφορικού είναι ενδεικτικά:
- τύπου B για τριφασικές μονάδες,
- τύπου F για μονοφασικές μονάδες,
- 300 mA.
Ασφάλεια κατά τις εργασίες
Μετά την απομόνωση από την παροχή, οι πυκνωτές μπορούν να παραμείνουν υπό τάση για περίπου 5 λεπτά. Ο τεχνικός πρέπει να το λαμβάνει υπόψη πριν από οποιαδήποτε εργασία.
Πρέπει να χρησιμοποιείται κατάλληλο καλώδιο εξωτερικού χώρου και συνιστάται αντικεραυνική / αντιυπερτασική προστασία.
EVU / σήμα ΔΕΗ
Το σήμα EVU είναι ελεύθερο τάσης. Χωρίς 230 V, η αντλία θερμότητας μπλοκάρεται. Αν δεν χρησιμοποιείται, πρέπει να γίνει η προβλεπόμενη γεφύρωση L–L' ή να οριστεί η παράμετρος POWER-OFF = OFF, σύμφωνα με τις οδηγίες.
8. Θέση σε λειτουργία
Τεκμηριωμένη θέση σε λειτουργία, μέσω πρωτοκόλλου IBN.
Η θέση σε λειτουργία δεν πρέπει να αντιμετωπίζεται ως τυπικό τελευταίο βήμα. Είναι ο έλεγχος ότι η εγκατάσταση έχει γίνει σωστά, ότι οι αισθητήρες αναγνωρίζονται, ότι το υδραυλικό κύκλωμα λειτουργεί και ότι η μονάδα είναι έτοιμη για αξιόπιστη λειτουργία.
Έλεγχοι πριν την εκκίνηση
Πριν από την πρώτη εκκίνηση πρέπει να ελεγχθούν:
- η ζώνη ασφαλείας,
- η απορροή συμπυκνωμάτων,
- η ύπαρξη και λειτουργία σιφωνιού όπου απαιτείται,
- η πίεση πλήρωσης του συστήματος,
- το κλείσιμο των αυτόματων εξαεριστικών όπου απαιτείται,
- η σωστή θέση αισθητήρων,
- η σωστή τροφοδοσία,
- η σειρά φάσεων στις τριφασικές μονάδες.
Αρχικοποίηση bus
Όλοι οι αισθητήρες πρέπει να είναι συνδεδεμένοι πριν τροφοδοτηθεί ο WPM. Αν προστεθούν αργότερα, μπορεί να μην αναγνωριστούν σωστά.
Η σειρά τροφοδοσίας είναι:
- WPM,
- WPE,
- εσωτερικός ελεγκτής αντλίας / IWS.
Ο κωδικός service WPM είναι: 1 0 0 0
Στο μενού DIAGNOSIS ▸ SYSTEM ▸ BUS SUBSCRIBER πρέπει να επιβεβαιώνεται ότι οι μονάδες αναγνωρίζονται σωστά.
Δείκτης λογισμικού για R290
Για μονάδες R290, τα εξαρτήματα WPM / μπόιλερ πρέπει να έχουν δείκτη λογισμικού τουλάχιστον 0044, για συστήματα από 01.05.2025.
Σε υπάρχοντα συστήματα, ο δείκτης πρέπει να ελέγχεται πριν συνδεθεί μονάδα R290.
Silent Mode και στέγνωμα κονιάματος
Οι μονάδες διαθέτουν προγράμματα αθόρυβης λειτουργίας, όπως Silent, για νυχτερινή μείωση θορύβου. Επίσης, σε εγκαταστάσεις με ενδοδαπέδια θέρμανση μπορεί να αξιοποιηθεί κατάλληλο προφίλ στεγνώματος δαπέδου, σύμφωνα με τις οδηγίες του κατασκευαστή και τη μελέτη της εγκατάστασης.
9. Ασφαλής χειρισμός R290 και βλάβες αερίου
Το R290 είναι εύφλεκτο ψυκτικό μέσο κατηγορίας A3. Είναι βαρύτερο από τον αέρα, άχρωμο και άοσμο.
Κατά τη διάρκεια εργασιών πρέπει να αποφεύγονται φλόγες, σπινθήρες και πηγές ανάφλεξης. Ο χώρος πρέπει να αερίζεται καλά. Ο χειρισμός του ψυκτικού κυκλώματος πρέπει να γίνεται μόνο από πιστοποιημένο τεχνικό ψυκτικού.
Σε ειδοποιήσεις χαμηλής πίεσης ή πιθανής διαφυγής αερίου, όπως ενδεικτικά οι κωδικοί 10003, 10047 ή 10503, πρέπει να αντιμετωπίζεται το ενδεχόμενο διαφυγής R290 με σοβαρότητα.
Σε τέτοια περίπτωση:
- δεν εξαερώνουμε τα σώματα με τον συνηθισμένο τρόπο,
- ακολουθούμε την τεκμηριωμένη διαδικασία ελεγχόμενης εξαέρωσης,
- αερίζουμε τον χώρο,
- απομακρύνουμε ή αποκλείουμε κάθε πιθανή πηγή ανάφλεξης,
- καλούμε αρμόδιο τεχνικό, σύμφωνα με τις οδηγίες του κατασκευαστή.
10. Checklist πριν τη θέση σε λειτουργία
- Η ζώνη ασφαλείας R290 τηρείται σωστά.
- Δεν υπάρχουν ανοίγματα, πηγές ανάφλεξης ή όρια γειτονικού / δημόσιου χώρου εντός ζώνης.
- Οι αποστάσεις εγκατάστασης είναι σωστές.
- Η βάση είναι σταθερή, κατάλληλη και ηχοαπορροφητική όπου απαιτείται.
- Έχουν ληφθεί ειδικά μέτρα για παράκτια περιοχή ή δώμα, όπου χρειάζεται.
- Τα συμπυκνώματα απορρέουν με σωστή κλίση.
- Η απορροή συμπυκνωμάτων είναι προστατευμένη από παγετό.
- Υπάρχει σιφώνι στη σύνδεση με την αποχέτευση, όπου απαιτείται.
- Έχει γίνει δοκιμή απορροής με περίπου 20 L νερού.
- Υπάρχει φίλτρο στην επιστροφή.
- Έχει προβλεφθεί buffer όπου απαιτείται.
- Η ελάχιστη ροή απόψυξης εξασφαλίζεται πάντα.
- Το νερό πλήρωσης πληροί τις απαιτήσεις VDI 2035.
- Η σκληρότητα, ο ειδικός όγκος και το pH έχουν ελεγχθεί.
- Δεν έχουν χρησιμοποιηθεί χημικά πρόσθετα.
- Υπάρχουν δύο ξεχωριστά ηλεκτρικά κυκλώματα.
- Το RCD είναι κατάλληλου τύπου: B για τριφασικές, F για μονοφασικές.
- Η σειρά φάσεων είναι σωστή στις τριφασικές μονάδες.
- Όλοι οι αισθητήρες έχουν συνδεθεί πριν την τροφοδοσία του WPM.
- Οι μονάδες αναγνωρίζονται στο BUS SUBSCRIBER.
- Ο δείκτης λογισμικού είναι τουλάχιστον 0044 όπου απαιτείται για R290.
- Το πρωτόκολλο IBN έχει συμπληρωθεί σωστά.
Συχνές ερωτήσεις για την εγκατάσταση αντλίας θερμότητας R290
Πόση είναι η ζώνη ασφαλείας R290;
Ενδεικτικά, η ζώνη ασφαλείας εκτείνεται περίπου 1 m μπροστά από την εξαγωγή αέρα, με μικρότερα πλευρικά περιθώρια. Η ακριβής διάσταση εξαρτάται από τον τρόπο τοποθέτησης και καθορίζεται στα διαγράμματα του εγχειριδίου. Η ζώνη δεν πρέπει να περιλαμβάνει ανοίγματα κτιρίου, πηγές ανάφλεξης ή να εκτείνεται σε γειτονικό / δημόσιο χώρο.
Χρειάζεται πάντα σιφώνι στα συμπυκνώματα;
Ναι, όταν η γραμμή συμπυκνωμάτων συνδέεται με την αποχέτευση του κτιρίου. Το σιφώνι εμποδίζει τη διέλευση R290 προς το εσωτερικό μέσω του δικτύου αποχέτευσης.
Χρειάζεται πάντα δοχείο αδρανείας;
Το δοχείο αδρανείας συνιστάται ως προεπιλογή σε πολλές εγκαταστάσεις. Σε εγκαταστάσεις με σώματα είναι κατά κανόνα απαραίτητο. Σε ενδοδαπέδια θέρμανση μπορεί να παραλειφθεί μόνο αν εξασφαλίζεται πάντα η ελάχιστη ροή απόψυξης.
Τι RCD απαιτείται;
Ενδεικτικά, απαιτείται RCD τύπου B για τριφασικές μονάδες και τύπου F για μονοφασικές, με 300 mA, σύμφωνα με τις οδηγίες του κατασκευαστή.
Γιατί είναι τόσο σημαντική η ποιότητα νερού κατά VDI 2035;
Η ποιότητα νερού προστατεύει την εγκατάσταση από άλατα, επικαθίσεις και διάβρωση. Είναι επίσης κρίσιμη για τη σωστή λειτουργία και την εγγύηση. Η σκληρότητα πρέπει να υπολογίζεται με βάση τον ειδικό όγκο, δηλαδή τα L/kW. Όταν ο ειδικός όγκος ξεπερνά τα 40 L/kW, απαιτείται σκληρότητα κάτω από 0,3 °dH.
Τι ισχύει με τον δείκτη λογισμικού στις μονάδες R290;
Για μονάδες R290, τα εξαρτήματα WPM / μπόιλερ πρέπει να διαθέτουν δείκτη λογισμικού τουλάχιστον 0044, για συστήματα από 01.05.2025. Σε υπάρχοντα συστήματα πρέπει να γίνεται έλεγχος πριν τη σύνδεση της μονάδας R290.
Συμπέρασμα
Η εγκατάσταση μιας αντλίας θερμότητας R290 απαιτεί μεγαλύτερη προσοχή στη μελέτη και στην εφαρμογή από μια απλή αντικατάσταση εξωτερικής μονάδας. Η ζώνη ασφαλείας, η σωστή απορροή συμπυκνωμάτων, η εξασφάλιση ελάχιστης ροής απόψυξης, η ποιότητα νερού κατά VDI 2035, η σωστή ηλεκτρική σύνδεση και η τεκμηριωμένη θέση σε λειτουργία είναι σημεία που δεν πρέπει να παραλείπονται.
Όταν αυτά τα σημεία τηρούνται σωστά, η αντλία θερμότητας R290 μπορεί να προσφέρει υψηλή απόδοση, χαμηλό περιβαλλοντικό αποτύπωμα και αξιόπιστη λειτουργία για πολλά χρόνια.
