Εισαγωγή: δεν πληρώνετε μόνο το «ωφέλιμο» ζεστό νερό
Κατά την αξιολόγηση ενός συστήματος ζεστού νερού (Domestic Hot Water – DHW) πρέπει να συνυπολογίζουμε όλη την ενέργεια: όχι μόνο όση θερμαίνει το νερό στη βρύση "ωφέλιμη ενέργεια", αλλά και την ενέργεια που χάνεται σε διανομή, αναμονή, ανακυκλοφορία και ίδιες απώλειες παραγωγής.
Με βάση τη μελέτη FfE – Forschungsgesellschaft für Energiewirtschaft (07/2011), οι τοπικοί ηλεκτρικοί ταχυθερμαντήρες τοποθετημένοι κοντά στο σημείο λήψης μειώνουν δραστικά τις απώλειες και απαιτούν πολύ χαμηλότερη τελική ενέργεια σε σχέση με κεντρικά συστήματα πετρελαίου/αερίου με δεξαμενές και ανακυκλοφορία.
Στα διαγράμματα που ακολουθούν, η κλίμακα Y δείχνει ποσοστό επί της ωφέλιμης ενέργειας, για εύκολη σύγκριση μεταξύ λύσεων.
Απώλειες εκκίνησης
A: Μονοκατοικία • B: Κτίριο 3 διαμερισμάτων • C: Κτίριο 12 διαμερισμάτων
1: Κεντρική παροχή με λέβητα πετρελαίου/αερίου • 2: Τοπικοί ηλεκτρικοί ταχυθερμαντήρες

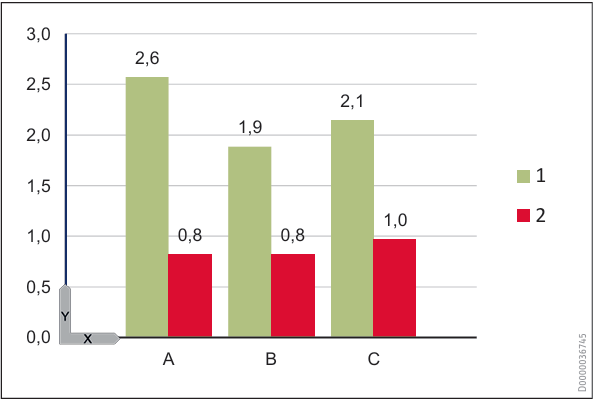

Απώλειες εκκίνησης: «σπρώχνω το κρύο νερό» & ζεσταίνω τις σωληνώσεις
Πριν εμφανιστεί ζεστό νερό στη βρύση, το κρύο νερό του σωλήνα εκτοπίζεται και το υλικό του αγωγού επαναθερμαίνεται. Σε κεντρικές λύσεις με μεγάλες αποστάσεις, οι απώλειες αυξάνονται σημαντικά (έως ~2,6%).
Y: % της ωφέλιμης ενεργειακής ζήτησης
A: Μονοκατοικία • B: Κτίριο 3 διαμερισμάτων • C: Κτίριο 12 διαμερισμάτων
1: Κεντρική παροχή με λέβητα πετρελαίου/αερίου • 2: Τοπικοί ηλεκτρικοί ταχυθερμαντήρες

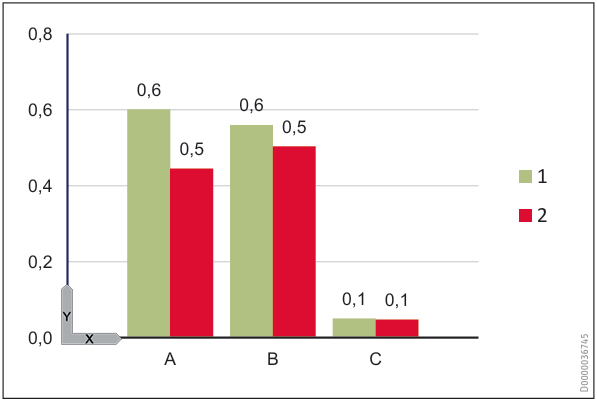

Απώλειες διανομής: θερμότητα που «φεύγει» από τις γραμμές
Εξαρτώνται από το μήκος/διάμετρο σωληνώσεων, το υλικό και τη μόνωση. Όσο πιο εκτεταμένο το δίκτυο, τόσο μεγαλύτερη η απώλεια. Οι τοπικές λύσεις περιορίζουν τη διαδρομή στο ελάχιστο.
Y: % της ωφέλιμης ενεργειακής ζήτησης
A: Μονοκατοικία • B: Κτίριο 3 διαμερισμάτων • C: Κτίριο 12 διαμερισμάτων
1: Κεντρική παροχή με λέβητα πετρελαίου/αερίου • 2: Τοπικοί ηλεκτρικοί ταχυθερμαντήρες

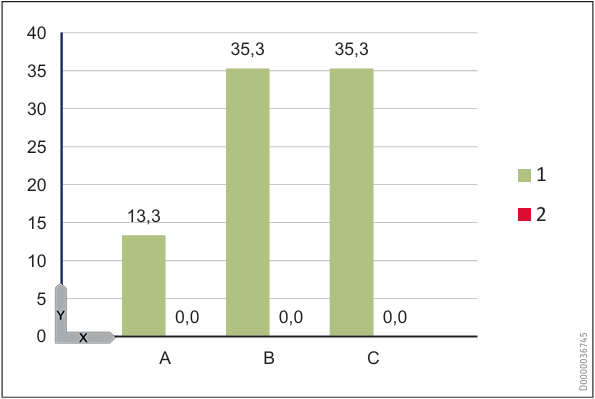

Απώλειες ανακυκλοφορίας: η «σιωπηλή» πηγή κατανάλωσης στα κεντρικά συστήματα
Για άμεσο ζεστό νερό και υγιεινή, τα κεντρικά συστήματα χρησιμοποιούν γραμμές ανακυκλοφορίας. Όσο λειτουργεί η αντλία, χάνεται θερμότητα προς το περιβάλλον. Μετά από διακοπές, η γραμμή πρέπει να ξαναθερμανθεί. Οι απώλειες αυτές είναι από τις μεγαλύτερες.
Y: % της ωφέλιμης ενεργειακής ζήτησης
A: Μονοκατοικία • B: Κτίριο 3 διαμερισμάτων • C: Κτίριο 12 διαμερισμάτων
1: Κεντρική παροχή με λέβητα πετρελαίου/αερίου • 2: Τοπικοί ηλεκτρικοί ταχυθερμαντήρες.

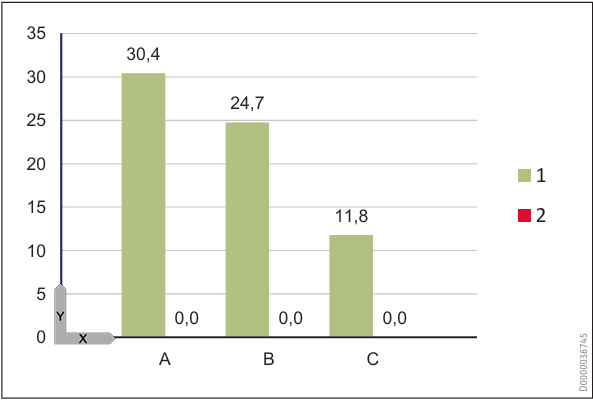

Απώλειες δεξαμενής: θερμότητα που «στέλνουμε» στο λεβητοστάσιο
Οι θερμοδοχεία και οι σωληνώσεις αποδίδουν θερμότητα στο περιβάλλον 24/7, ακόμη και χωρίς κατανάλωση. Οι απώλειες αυτές μετρώνται συχνά σε kWh/24h και προσθέτουν σημαντικό κόστος.
Y: % της ωφέλιμης ενεργειακής ζήτησης
A: Μονοκατοικία • B: Κτίριο 3 διαμερισμάτων • C: Κτίριο 12 διαμερισμάτων
1: Κεντρική παροχή με λέβητα πετρελαίου/αερίου • 2: Τοπικοί ηλεκτρικοί ταχυθερμαντήρες

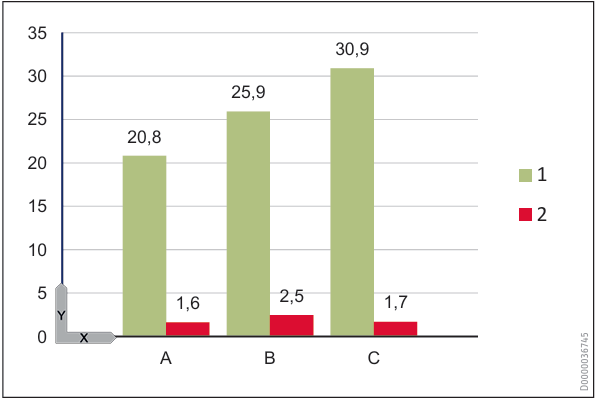

Απώλειες παραγωγής: αποδόσεις λεβήτων, βοηθητικά φορτία, έλεγχος
Κάθε γεννήτρια έχει εσωτερικές απώλειες και «παράπλευρες» καταναλώσεις (κυκλοφορητές, αυτοματισμοί). Οι ηλεκτρικοί ταχυθερμαντήρες μετατρέπουν σχεδόν όλη την ισχύ σε θερμότητα στο νερό, τη στιγμή της ζήτησης.

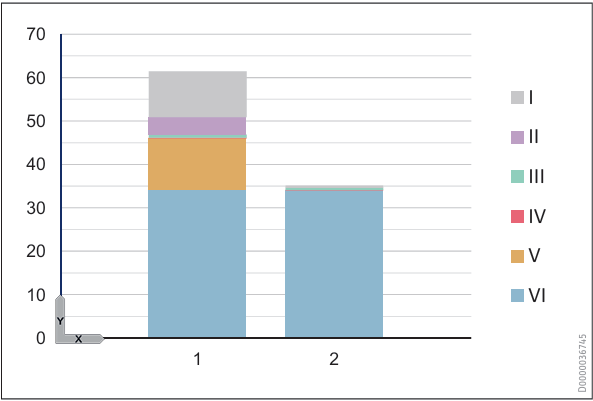

Ι: Απώλειες παραγωγής/συστήματος • ΙΙ: Απώλειες δεξαμενής • ΙΙΙ: Απώλειες εκκίνησης • IV: Απώλειες διανομής • V: Απώλειες ανακυκλοφορίας • VI: Ωφέλιμη ενέργεια
1: Κεντρική παροχή με λέβητα • 2: Τοπικοί ηλεκτρικοί ταχυθερμαντήρες
Συνολική εικόνα: όταν αθροίζεις τα πάντα, η διαφορά είναι καθαρή
Η οικονομική λειτουργία κεντρικών συστημάτων εξαρτάται κρίσιμα από άψογη μελέτη/κατασκευή/λειτουργία των δικτύων. Με τοπικούς ταχυθερμαντήρες, οι απώλειες κυκλοφορίας και standby μηδενίζονται και οι αποστάσεις μικραίνουν, με αποτέλεσμα αισθητά χαμηλότερη τελική ενέργεια.
Πηγή δεδομένων: FfE (07/2011) όπως συνοψίζεται στον τεχνικό οδηγό STIEBEL ELTRON.
Τύποι sizing: Ροή ↔ Ισχύς ↔ Θερμοκρασία
Βασικός τύπος ροής: ṁ = P / (c·ΔT) · (1/60), όπου P σε Watt, c≈4186 J·kg⁻¹·K⁻¹, ΔT η ανύψωση θερμοκρασίας.
Γρήγορη εκτίμηση: Για ΔT=28 K ⇒ l/min ≈ P(kW)/2. Για ΔT=43 K ⇒ l/min ≈ P(kW)/3.
Παράδειγμα: 21 kW με ΔT=28 K (10→38 °C) αποδίδει ~10,7 l/min. Αν η είσοδος είναι θερμότερη (π.χ. 15 °C), για την ίδια ροή απαιτείται μικρότερη ισχύς ή επιτυγχάνεται υψηλότερη θερμοκρασία. Επιλέγουμε ισχύ με περιθώριο και τοποθετούμε τη συσκευή κοντά στο σημείο χρήσης ώστε οι απώλειες γραμμής να είναι αμελητέες.
