Μπάνιο 6 m².
Στρώμα 3 m²;
Μετράμε το δάπεδο που μπορεί πράγματι να θερμανθεί, όχι απλώς τα τετραγωνικά του μπάνιου.

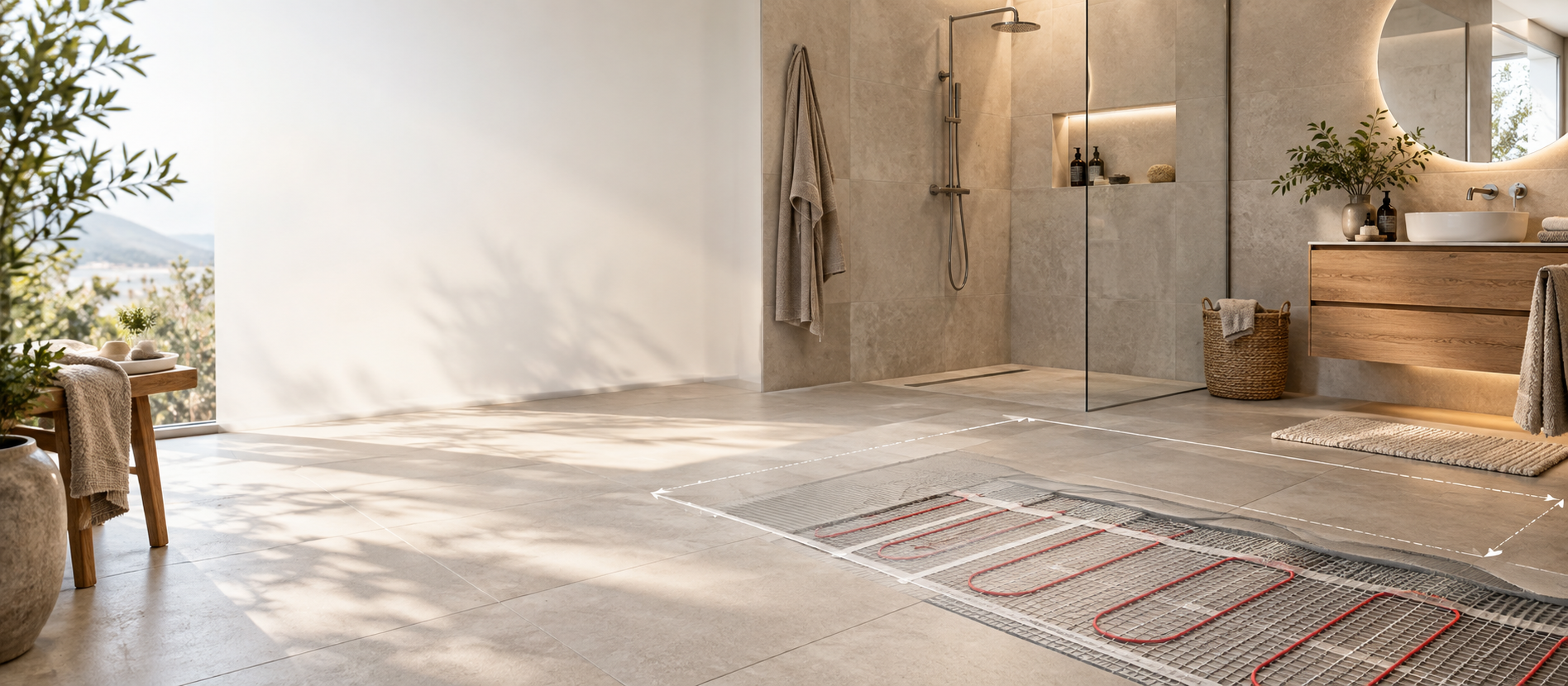

Ένα μπάνιο 6 m² δεν χρειάζεται αυτομάτως θερμαντικό στρώμα 6 m². Η μπανιέρα, η ντουζιέρα με βάση και τα είδη που ακουμπούν μόνιμα στο δάπεδο αφαιρούν χώρο από τη διαδρομή εγκατάστασης. Το σωστό σετ STIEBEL ELTRON FTM επιλέγεται από την ωφέλιμη θερμαινόμενη επιφάνεια και το σχέδιο του χώρου. Για μπάνια με κατάλληλα πλακάκια εξετάζουμε ιδιαίτερα το FTM 200 Set Plus, με στρώμα πλάτους 30 cm που διευκολύνει τον σχεδιασμό σε πιο σύνθετες κατόψεις.
Πώς βρίσκω τα m² θερμαντικού στρώματος;
Σημειώστε τις εσωτερικές διαστάσεις του μπάνιου σε μια απλή κάτοψη. Έπειτα σχεδιάστε τις περιοχές που καταλαμβάνουν η μπανιέρα ή η βάση της ντουζιέρας, η λεκάνη αν πατά στο δάπεδο, ένα σταθερό επιδαπέδιο έπιπλο και όσα σημεία απαιτούν αποστάσεις σύμφωνα με τις οδηγίες εγκατάστασης.
Ένα κρεμαστό έπιπλο ή μια κρεμαστή λεκάνη δεν αφαιρεί απαραίτητα όλο το δάπεδο από κάτω: η θέση του στρώματος εξετάζεται με βάση το συγκεκριμένο σχέδιο, τις προβλεπόμενες αποστάσεις και τις οδηγίες του κατασκευαστή. Για χτιστή ντουζιέρα με πλακάκι, η καταλληλότητα της υγρής ζώνης απαιτεί ξεχωριστό έλεγχο στεγάνωσης και εγκατάστασης· τα παρακάτω παραδείγματα θεωρούν τη ζώνη ντους εκτός υπολογισμού.
Ξεκινήστε από το ελεύθερο δάπεδο.
Ο χώρος μπροστά στον νιπτήρα ή δίπλα στη λεκάνη είναι συχνά πιο χρήσιμος για ζεστό δάπεδο από μια επιφάνεια κρυμμένη κάτω από μόνιμο εξοπλισμό. Σχεδιάστε πρώτα τη διαδρομή που θέλετε να θερμάνετε.
Παραδείγματα για μπάνια 4, 6 και 8 m²
Οι αφαιρέσεις είναι ενδεικτικές κατόψεις, όχι σταθερό ποσοστό για κάθε μπάνιο. Στα δικά σας m² μετρήστε τα πραγματικά ίχνη των ειδών υγιεινής και τις θέσεις όπου μπορεί να αναπτυχθεί το στρώμα. Στα παραδείγματα χρησιμοποιούμε FTM 200 Set Plus: τα 30 cm πλάτους βοηθούν στον σχεδιασμό στενών και σύνθετων μπάνιων και τα 200 W/m² εξετάζονται όταν ταιριάζουν στην επίστρωση και τις θερμικές ανάγκες.
Συνολικό εμβαδόν 4 m²
Βάση ντους 0,9 m² + επιδαπέδια λεκάνη 0,5 m² + σταθερό επιδαπέδιο έπιπλο 0,4 m² + ζώνες αποστάσεων 0,2 m² = 2,0 m² εκτός εγκατάστασης.
FTM 200/2 Set Plus
200 W/m² × 2 m² = 400 W ονομαστικής ισχύος.
Συνολικό εμβαδόν 6 m²
Μπανιέρα 1,6 m² + επιδαπέδια λεκάνη 0,5 m² + σταθερό επιδαπέδιο έπιπλο 0,6 m² + ζώνες αποστάσεων 0,3 m² = 3,0 m² εκτός εγκατάστασης.
FTM 200/3 Set Plus
200 W/m² × 3 m² = 600 W ονομαστικής ισχύος.
Συνολικό εμβαδόν 8 m²
Βάση ντους 1,2 m² + επιδαπέδια λεκάνη 0,5 m² + σταθερό επιδαπέδιο έπιπλο 0,8 m² + ζώνες αποστάσεων 0,5 m² = 3,0 m² εκτός εγκατάστασης.
FTM 200/5 Set Plus
200 W/m² × 5 m² = 1.000 W ονομαστικής ισχύος.
Τα 400/600/1.000 W είναι η εγκατεστημένη ονομαστική ισχύς των συγκεκριμένων σετ. Δεν αποδεικνύουν ότι το σύστημα αρκεί ως μοναδική θέρμανση για ολόκληρο το αντίστοιχο μπάνιο. Εφόσον το επιτρέπουν οι θερμικές ανάγκες, η επίστρωση και η κάτοψη, εξετάζονται επίσης FTM 160.
100, 160 ή 200 W/m²; Τι αλλάζει;
Τα W/m² δείχνουν την ονομαστική ηλεκτρική ισχύ ανά τετραγωνικό μέτρο στρώματος, όχι τα τετραγωνικά του μπάνιου ούτε εγγυημένη εξοικονόμηση. Για παράδειγμα, στα 3 m² οι ονομαστικές ισχείς είναι 300 W στα 100 W/m², 480 W στα 160 W/m² και 600 W στα 200 W/m².
FTM 200 Set Plus: μια δυνατή επιλογή για το μπάνιο.
Η στενότερη λωρίδα 30 cm μπορεί να ακολουθήσει πιο εύκολα μια σχεδιασμένη διαδρομή γύρω από σταθερά είδη υγιεινής. Η ισχύς 200 W/m² εξετάζεται ιδιαίτερα σε κατάλληλα πλακάκια ή παχύτερες πέτρινες επιστρώσεις, αφού ελεγχθούν οι θερμικές ανάγκες και οι οδηγίες εγκατάστασης.
Τα παραδείγματα 4, 6 και 8 m² της σελίδας χρησιμοποιούν FTM 200 Set Plus.| Επιλογή FTM | Πότε εξετάζεται | Τι επιβεβαιώνουμε |
|---|---|---|
| 100 W/m² | Όταν επαρκεί χαμηλότερη εγκατεστημένη ισχύς ανά m² για την επιδιωκόμενη άνεση. | Δάπεδο, υπόστρωμα, ώρες χρήσης και στόχο θέρμανσης. |
| 160 W/m² | Επίσης κατάλληλη επιλογή για μπάνιο με συμβατή επίστρωση όταν η μελέτη δείχνει ότι επαρκεί η ισχύς αυτή. | Καθαρή επιφάνεια, διαδρομή στρώματος πλάτους 50 cm και ονομαστική ισχύ. |
| 200 W/m² | Προτεραιότητα εξέτασης για μικρά ή σύνθετα μπάνια με συμβατά πλακάκια ή κατάλληλη πέτρα. | Διαδρομή πλάτους 30 cm, συμβατότητα επίστρωσης, οδηγίες και θερμικές ανάγκες. |
Πλάτος στρώματος και διαθέσιμα m² ανά Set Plus
Το πλάτος έχει σημασία όταν το ελεύθερο δάπεδο σχηματίζει στενούς διαδρόμους ανάμεσα στα είδη υγιεινής. Τα παρακάτω είναι διαστάσεις του στρώματος και το μεγαλύτερο εμβαδόν ενός σετ ανά σειρά, όχι διαστάσεις του μπάνιου.
| Σειρά | Πλάτος στρώματος | Μεγαλύτερο Set Plus | Τι σημαίνει για την κάτοψη |
|---|---|---|---|
| FTM 100 | 50 cm | έως 8 m² | Ελέγξτε αν οι ελεύθερες λωρίδες χωρούν το στρώμα των 50 cm και τις απαιτούμενες αποστάσεις. |
| FTM 160 | 50 cm | έως 8 m² | Το πλάτος είναι ίδιο με του FTM 100· αλλάζει η ονομαστική ισχύς ανά m². |
| FTM 200 | 30 cm | έως 5 m² | Η στενότερη λωρίδα μπορεί να βοηθήσει σε μικρά ή πιο σύνθετα σχήματα, εφόσον επιτρέπεται από τη διαδρομή και την επίστρωση. |
Τα μεγέθη αφορούν τις εκδόσεις Set Plus των συγκεκριμένων σειρών. Αν η απαιτούμενη θερμαινόμενη επιφάνεια ξεπερνά το μεγαλύτερο διαθέσιμο σετ, η διαμόρφωση εξετάζεται χωριστά από τον εγκαταστάτη. Το στενότερο πλέγμα δεν επιτρέπει παράκαμψη αποστάσεων ή κοπή του θερμαντικού καλωδίου.
Η επιλογή των 200 W/m² δεν σημαίνει αυτομάτως μικρότερη κατανάλωση. Ο θερμοστάτης διακόπτει τη λειτουργία όταν επιτευχθεί η ρύθμιση και η πραγματική κατανάλωση εξαρτάται από την ώρα λειτουργίας, το δάπεδο και τις απώλειες.
Τι περιλαμβάνει το FTM 200 Set Plus;
Θερμαντικό στρώμα, θερμοστάτη και υλικά εγκατάστασης σε ένα σετ. Ελέγξτε το ακριβές εμβαδόν και την έκδοση στον οδηγό ηλεκτρικής ενδοδαπέδιας FTM.
Αν η κάτοψη δίνει, για παράδειγμα, 2,5 m² με κατάλληλη διαδρομή, υπάρχει και FTM 200/2.5 Set Plus. Δεν επιλέγουμε μεγαλύτερο σετ με την υπόθεση ότι το καλώδιο μπορεί να κοπεί.
Μπορώ να συνδυάσω ένα Set Plus με δεύτερο στρώμα;
Ναι, όταν η πραγματική θερμαινόμενη επιφάνεια και η κάτοψη το απαιτούν, ο εγκαταστάτης μπορεί να σχεδιάσει Set Plus + μεμονωμένο στρώμα της ίδιας σειράς. Στη διαθέσιμη γκάμα υπάρχει μία μεμονωμένη διάσταση ανά σειρά: FTM 100/8 χωρίς σετ, FTM 160/8 χωρίς σετ και FTM 200/5 χωρίς σετ. Ελέγχονται η συμβατότητα των μοντέλων και οι θέσεις εγκατάστασης πριν επιλεγεί συνδυασμός.
Η δυνατότητα συνδυασμού δεν είναι απεριόριστη. Το εγχειρίδιο FTM 200 Set Plus προβλέπει παράλληλη σύνδεση πολλών στρωμάτων και έλεγχο ώστε η συνολική ισχύς και ένταση να μην υπερβαίνουν τα όρια του θερμοστάτη. Ο RTF-TC αναφέρει μέγιστη ένταση μεταγωγής 16 A στα 230 V· ο ηλεκτρολόγος ελέγχει επίσης τη γραμμή, τις προστασίες, τη θέση του αισθητήρα και τις αποστάσεις μεταξύ στρωμάτων. Η ονομαστική ισχύς ή τα συνολικά m² από μόνα τους δεν αρκούν για έγκριση συνδυασμού.
Τι να ελέγξει ο εγκαταστάτης;
- Κάτοψη και στρώμα: ακριβής πορεία καλωδίου, αποστάσεις, σταθερά είδη υγιεινής, θέση αισθητήρα δαπέδου και θερμοστάτη.
- Δάπεδο και στεγάνωση: συμβατότητα επίστρωσης και κόλλας, σχέδιο στεγάνωσης της υγρής ζώνης και τήρηση των οδηγιών FTM.
- Ηλεκτρική εγκατάσταση: κατάλληλη γραμμή και προστασίες, σύνδεση από εξειδικευμένο ηλεκτρολόγο, θέση θερμοστάτη σύμφωνα με τις ζώνες του μπάνιου.
- Μετρήσεις: έλεγχος και καταγραφή αντίστασης θερμαντικού αγωγού και μόνωσης πριν, κατά τη διάρκεια και μετά την τοποθέτηση, όπως ορίζουν οι οδηγίες.
Δείτε τις οδηγίες εγκατάστασης FTM 200 Set Plus. Αν επιδιώκετε να θερμαίνεται μόνο από το δάπεδο ολόκληρο το μπάνιο, χρειάζεται επιπλέον έλεγχος θερμικών απωλειών· η άνεση του δαπέδου από μόνη της δεν εγγυάται επαρκή θέρμανση του αέρα.
Απαντήσεις πριν επιλέξετε θερμαντικό στρώμα
Έχω μπάνιο 6 m². Χρειάζομαι στρώμα 6 m²;
Όχι απαραίτητα. Μετρήστε τα ελεύθερα τμήματα δαπέδου και αφαιρέστε τις μόνιμα κατειλημμένες ζώνες και τις προβλεπόμενες αποστάσεις. Στο ενδεικτικό παράδειγμά μας, μπάνιο 6 m² αφήνει 3 m² κατάλληλης επιφάνειας. Το τελικό μέγεθος επιβεβαιώνεται από την κάτοψη.
Μπαίνει το θερμαντικό στρώμα κάτω από μπανιέρα ή ντουζιέρα;
Στα παραδείγματα δεν υπολογίζουμε την επιφάνεια κάτω από μπανιέρα ή προκατασκευασμένη βάση ντους. Για χτιστή ντουζιέρα με πλακάκια απαιτείται ειδικός έλεγχος της προβλεπόμενης ζώνης, της στεγάνωσης και των οδηγιών εγκατάστασης.
Μπορώ να κόψω το FTM αν περισσεύει;
Μπορεί να κοπεί και να στραφεί το ύφασμα στήριξης για να αλλάξει η πορεία. Το θερμαντικό καλώδιο δεν κόβεται ούτε βραχύνεται. Αν ένα μέγεθος δεν χωρά στη διαθέσιμη διαδρομή, επιλέγεται κατάλληλο άλλο σετ μετά από έλεγχο της κάτοψης.
Πόσο πλάτος έχει το στρώμα FTM και πόσα m² καλύπτει ένα Set Plus;
Τα FTM 100 και FTM 160 έχουν πλάτος στρώματος 50 cm και εκδόσεις Set Plus έως 8 m². Το FTM 200 έχει πλάτος 30 cm και εκδόσεις Set Plus έως 5 m². Πριν επιλέξετε, ελέγξτε και το σχήμα του ελεύθερου δαπέδου, τις αποστάσεις και την κατάλληλη ισχύ.
Τα 200 W/m² πόσο ρεύμα θα καταναλώνουν;
Είναι ονομαστική ισχύς ανά θερμαινόμενο m². Σε 3 m² αντιστοιχούν 600 W: αν λειτουργούσε συνεχώς στην ονομαστική του ισχύ για μία ώρα, η ενέργεια θα ήταν 0,6 kWh. Στην πράξη ο θερμοστάτης ρυθμίζει τη λειτουργία και η κατανάλωση μεταβάλλεται με χρήση και απώλειες.
Μπορώ να προσθέσω μεμονωμένο FTM στο Set Plus;
Μπορεί να σχεδιαστεί συνδυασμός Set Plus με μεμονωμένο στρώμα της ίδιας σειράς όταν η επιφάνεια και η κάτοψη το απαιτούν. Ο ηλεκτρολόγος συνδέει τα στρώματα παράλληλα σύμφωνα με τις οδηγίες, ελέγχει τη συμβατότητα και επιβεβαιώνει ότι η συνολική ένταση και ισχύς μένουν εντός των ορίων του θερμοστάτη και της εγκατάστασης.
Μπορεί η ηλεκτρική ενδοδαπέδια να είναι η μόνη θέρμανση του μπάνιου;
Μόνο αν η διαθέσιμη ισχύς της πραγματικής θερμαινόμενης επιφάνειας καλύπτει τις υπολογισμένες απώλειες του χώρου και τηρούνται οι προδιαγραφές εγκατάστασης. Το ζεστό δάπεδο μπορεί επίσης να λειτουργεί συμπληρωματικά προς την υπάρχουσα θέρμανση.
Στείλτε μας την κάτοψη του μπάνιου σας
Αρκεί ένα σκίτσο με μήκος και πλάτος, διαστάσεις μπανιέρας ή ντους, θέση λεκάνης και σταθερών επίπλων. Πείτε μας αν επιλέγετε νέα πλακάκια, αν θέλετε απλώς ζεστό δάπεδο ή και θέρμανση χώρου, και ποια θέρμανση υπάρχει σήμερα. Θα σας βοηθήσουμε να ελέγξετε τα θερμαινόμενα m² και να εξετάσουμε το κατάλληλο FTM 200 Set Plus ή, όπου χρειάζεται, συνδυασμό με μεμονωμένο στρώμα.
Η τελική επιλογή και η τοποθέτηση ελέγχονται από κατάλληλο εγκαταστάτη βάσει της συγκεκριμένης κάτοψης και των οδηγιών του κατασκευαστή.
